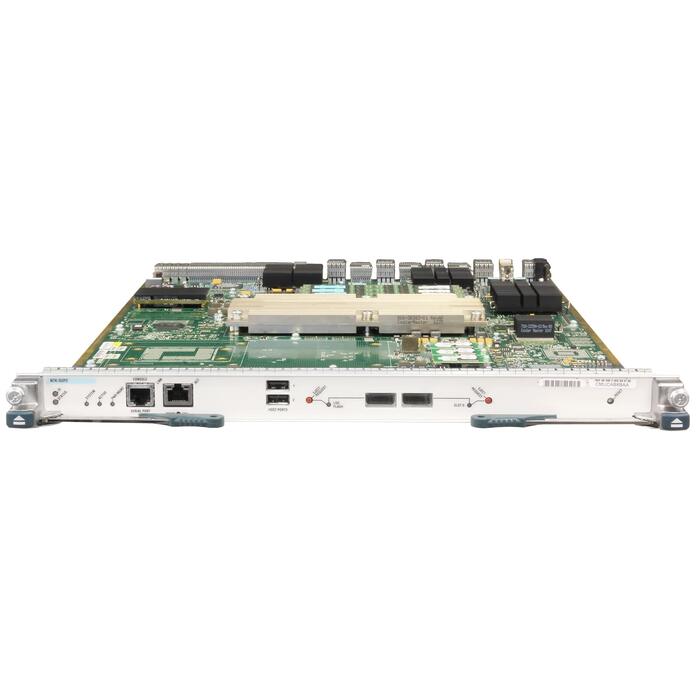

Módulo supervisor de segunda generación de los switches Cisco Nexus 7000

N7K-SUP2

Los módulos supervisores Cisco Nexus serie 7000 de segunda generación escalan los servicios del plano de control y del plano de datos para los switches Cisco Nexus serie 7000 en redes escalables de centros de datos. Los módulos supervisores Cisco Nexus serie 7000 de segunda generación están disponibles en dos versiones: Supervisor2 (Sup2) y Supervisor2 Enhanced (Sup2E)

Los switches Cisco Nexus serie 7000 conforman una línea de productos modulares de clase centro de datos, diseñados para redes Ethernet de 10 Gigabit altamente escalables con una arquitectura de estructura que escala a más de 15 terabits por segundo (Tbps).
Diseñados para satisfacer las necesidades de los centros de datos más críticos, ofrecen un funcionamiento continuo del sistema y servicios virtualizados y ubicuos. La serie Cisco Nexus 7000 se basa en un sistema operativo probado, con funciones mejoradas para ofrecer actualizaciones del sistema en tiempo real con una capacidad de administración y mantenimiento excepcionales.
Su innovador diseño de estructura unificada está específicamente diseñado para facilitar la consolidación de redes IP y de almacenamiento en una única estructura Ethernet sin pérdidas.

Los módulos supervisores Cisco Nexus serie 7000 están diseñados para ofrecer funciones escalables de plano de control y gestión para el chasis Cisco Nexus serie 7000.
El supervisor controla los servicios de capa 2 y 3, las capacidades de redundancia, la gestión de la configuración, la monitorización del estado, la gestión de la energía y del entorno, y mucho más. Proporciona arbitraje centralizado a la estructura del sistema para todas las tarjetas de línea. La arquitectura de reenvío totalmente distribuida permite al supervisor admitir actualizaciones transparentes de los módulos de E/S y de la estructura con mayor capacidad de reenvío.
Se requieren dos supervisores para un sistema completamente redundante: un módulo supervisor funciona como dispositivo activo y el otro en modo de espera activa, lo que proporciona características excepcionales de alta disponibilidad en productos de clase de centro de datos.

Características y beneficios

Los módulos supervisores Cisco Nexus serie 7000 de segunda generación ofrecen un conjunto integral de funciones para abordar las necesidades de las implementaciones de centros de datos más exigentes:

?   Funcionamiento continuo del sistema

Supervisores activos y de reserva

Rutas de aprovisionamiento y gestión fuera de banda segmentadas y redundantes

Virtualización del plano de gestión

Diagnóstico integrado y decodificación de protocolos con un analizador de paquetes de plano de control incorporado

?   Arquitectura actualizable

Sin reenvío de hardware ni software

Módulos de supervisión y estructura independientes en una arquitectura distribuida, lo que permite actualizaciones independientes de los módulos de supervisión y estructura

Capacidad y capacidad de actualización transparentes; diseñado para soportar Ethernet de 10, 40 y 100 Gigabits de alta densidad

?   Eficiencia operativa superior

LED de localización y baliza del sistema para operaciones simplificadas

Memoria flash de registro de fallas a bordo (OBFL)

?   Funciones de virtualización y plano de control como:

Contextos de dispositivos virtuales (VDC)

Plano de control del extensor de tela

Plano de control de virtualización de transporte superpuesto (OTV) de Cisco ®

Aprendizaje del protocolo de capa 3

Procesamiento del protocolo de árbol de expansión

Procesamiento del Protocolo de administración de grupos de Internet (IGMP) para multidifusión, etc.

Recursos compartidos de CPU para asignar y garantizar la CPU para los VDC de mayor prioridad

*Imagen a modo ilustrativo
